Du möchtest dein enforeComet Set aufstellen und deinen Kunden mit deinem enforePayPad einen übersichtlichen und detaillierten Einblick in die Bestellung oder die Produktauswahl ermöglichen sowie Kartenzahlung anbieten? In diesem How-To erklären wir dir, wie du deinen enforeComet und dein enforePayPad an den VESA-Ständer montierst.
Überprüfe zunächst die Vollständigkeit der Bestandteile im Lieferumfang:
1 x enforeComet
5" Kundendisplay
1 x Halterung enforeComet
1 x Abstandhalter (Spacer)
1 x USB-C-Kabel
1 x Halterung enforePayPad
1 x Netzteil
1 x Grundplatte
1 x Kaltgerätestecker
4 x M4 x 8 (Kreuzkopf)
4 x M4 x 18 (Kreuzkopf)
4 x M4 x 6 (Kreuzkopf)
4 x M4 x 8 (Kreuzkopf)
2 x M5 x 10 (Kreuzkopf)
enforeComet
enforePayPad
VESA-Ständer
Benötigte Werkzeuge
Für die Montage des VESA-Ständers benötigst du außerdem folgende Werkzeuge:
1 x Kreuzkopf-Schraubendreher
1 x Innensechskantschlüssel 4 mm
Montage

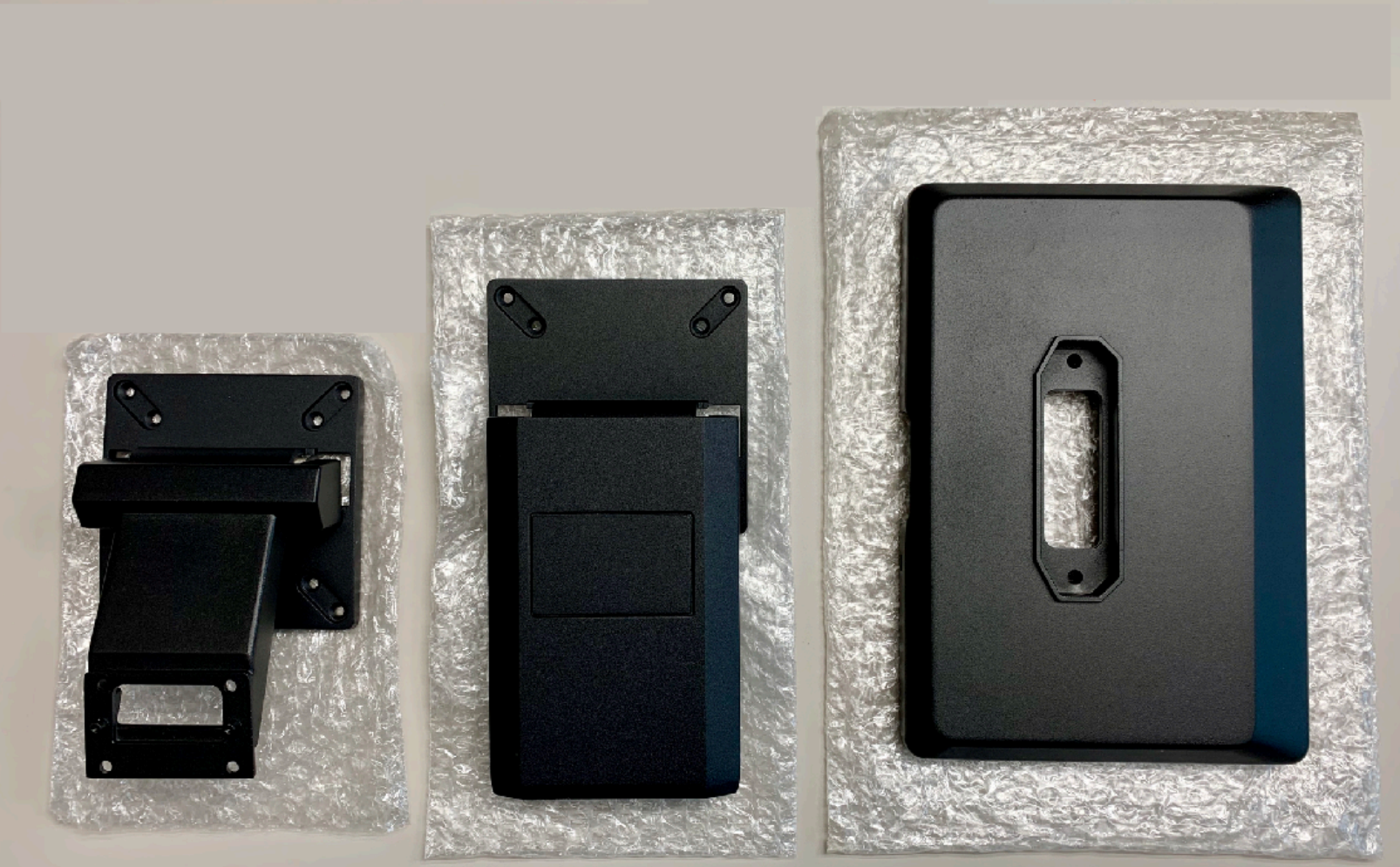

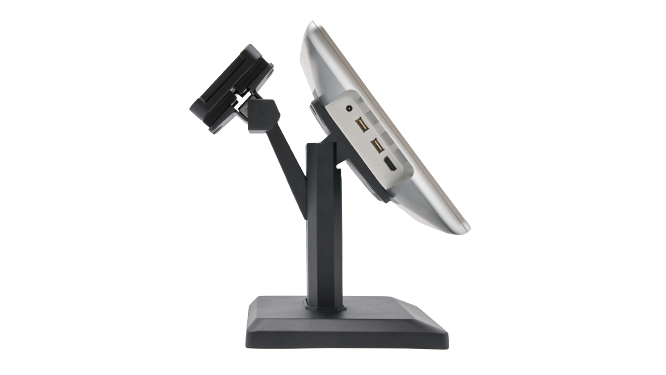

Der VESA-Ständer besteht aus zwei Halterungen, an die jeweils ein Gerät montiert wird. Die kleinere Halterung ist für das enforePayPad bestimmt. Die größere Halterung unterstützt den enforeComet.
Verwende während der gesamten Montage eine Luftpolsterfolie als Unterlage, um Beschädigungen der Geräte zu vermeiden.
Halterung des enforePayPad montieren

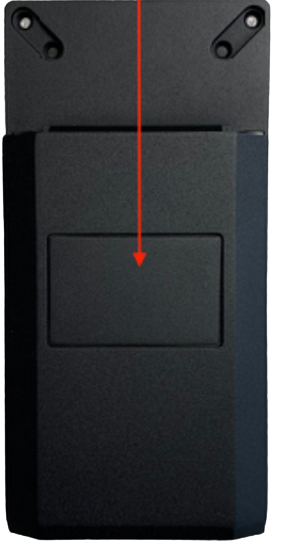

Entferne die Verblendung auf der Rückseite der Halterung für das enforePayPad.
Löse die Schrauben auf der Rückseite der Halterung.⮕ Du hast die Verblendung an der Halterung erfolgreich entfernt.

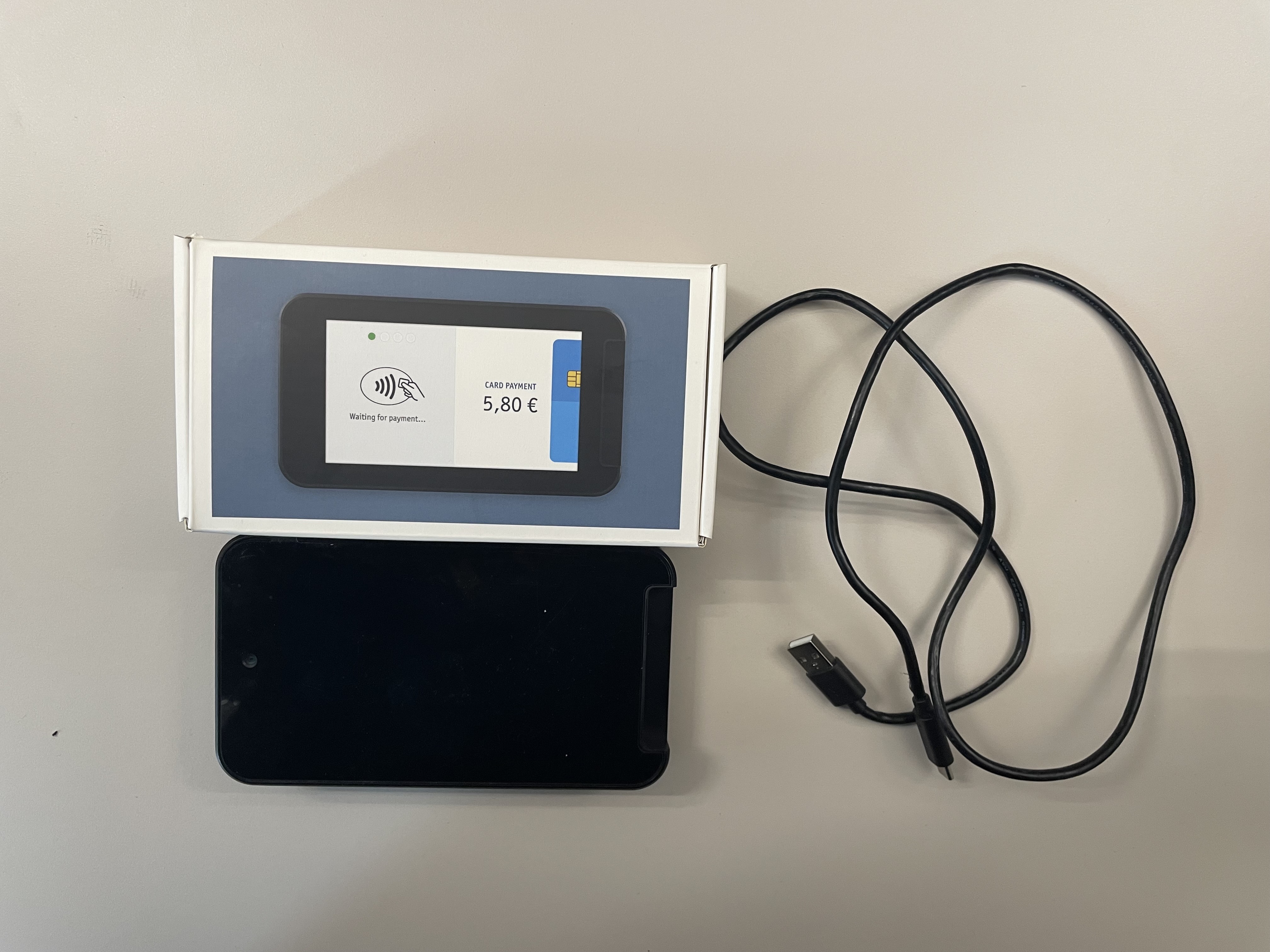

Richte das enforePayPad mit der Rückseite nach oben aus, so dass der USB-C-Anschluss und die Öffnungen für die Schrauben sichtbar sind. Achte darauf, dass sich der Kartenschlitz aus deiner Sicht links befindet, damit er später für den Kunden auf der rechten Seite ist.

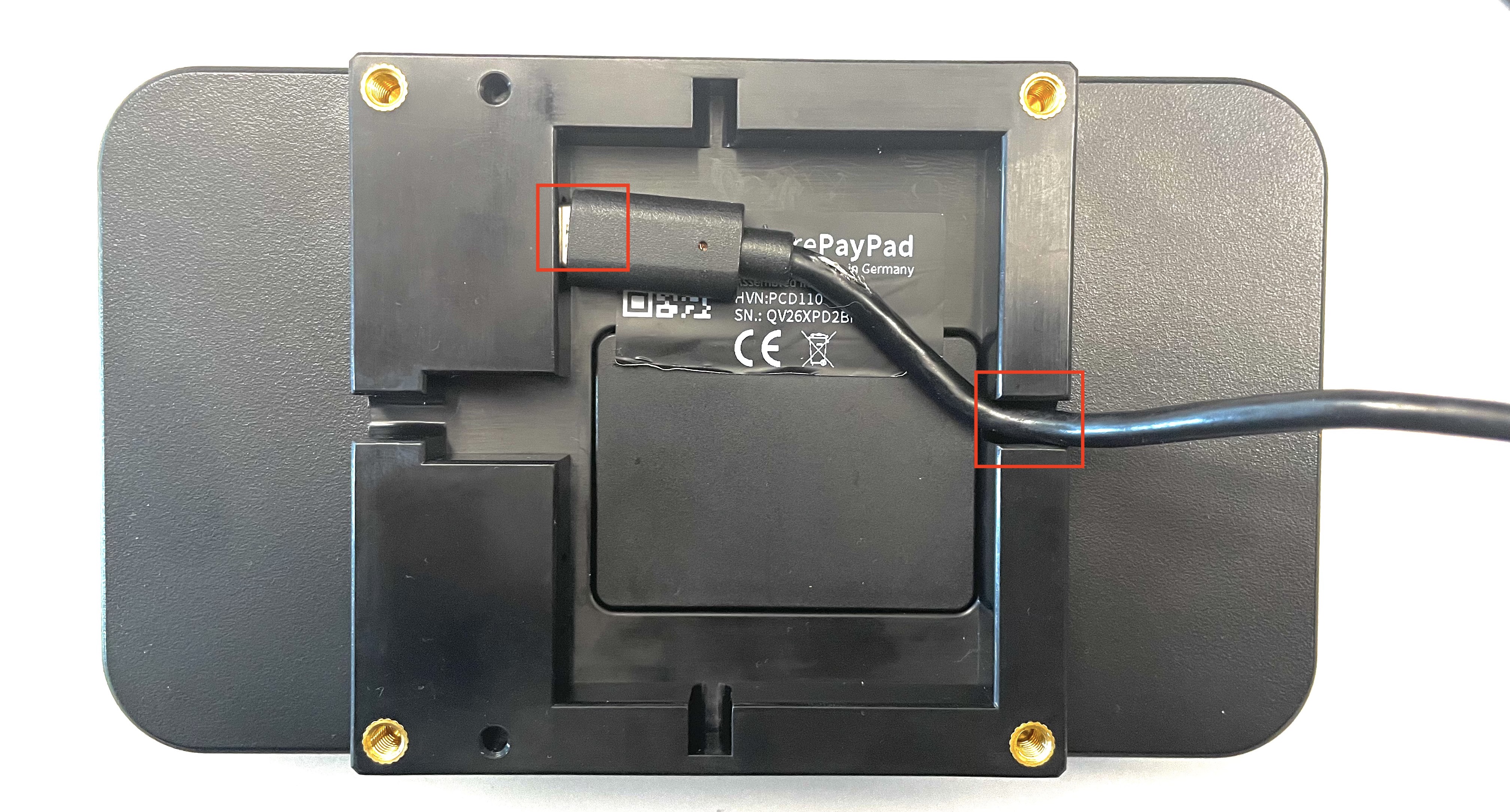

Verbinde das USB-Kabel mit dem USB-C-Anschluss des enforePayPad. Führe das Kabel dabei durch eine Öffnung an der Seite des Gehäuses wieder heraus. Dieser Schritt kann später nicht nachgeholt werden!
Verschraube die Halterung mithilfe der vier M4 x 8 Schrauben an der Rückseite des enforePayPad. ⮕ Du hast die Halterung erfolgreich am enforePayPad befestigt.
Halterung des enforeComet montieren

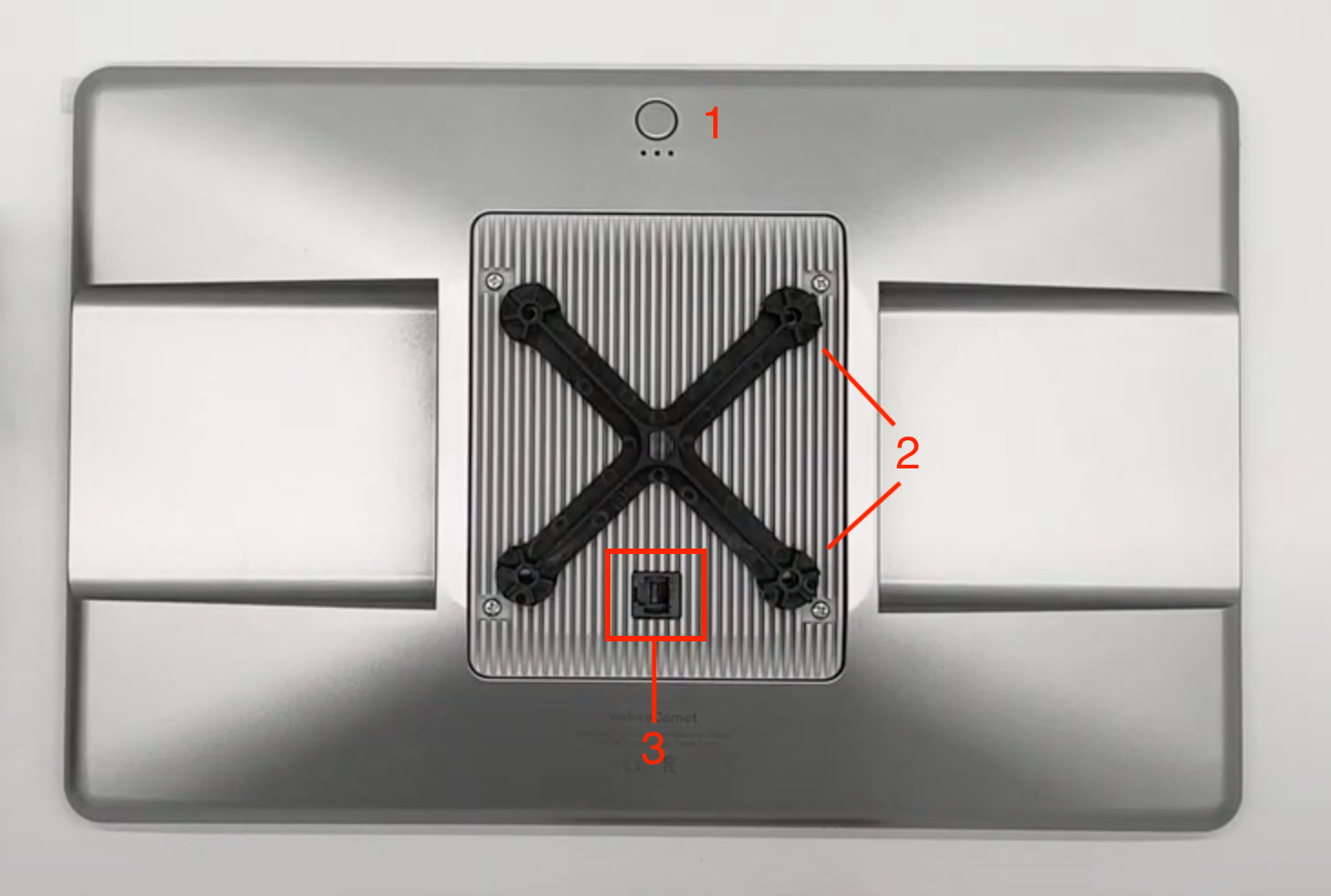

Richte den enforeComet mit der Rückseite nach oben aus, so dass die Öffnungen für die Schrauben sichtbar sind. Achte darauf, dass sich der Einschaltknopf oben befindet. (1)
Lege den Abstandhalter über den enforeComet, so dass die Öffnungen der Halterung und des enforeComet übereinander liegen. (2)
Verbinde das Kabel der Kassenlade mit dem RJ-11/RJ-12 Anschluss des enforeComet. Dieser Schritt kann später nicht nachgeholt werden! (3)
Ziehe das Kabel durch die Halterung des enforeComet und anschließend durch die Grundplatte, so dass es verdeckt ist.

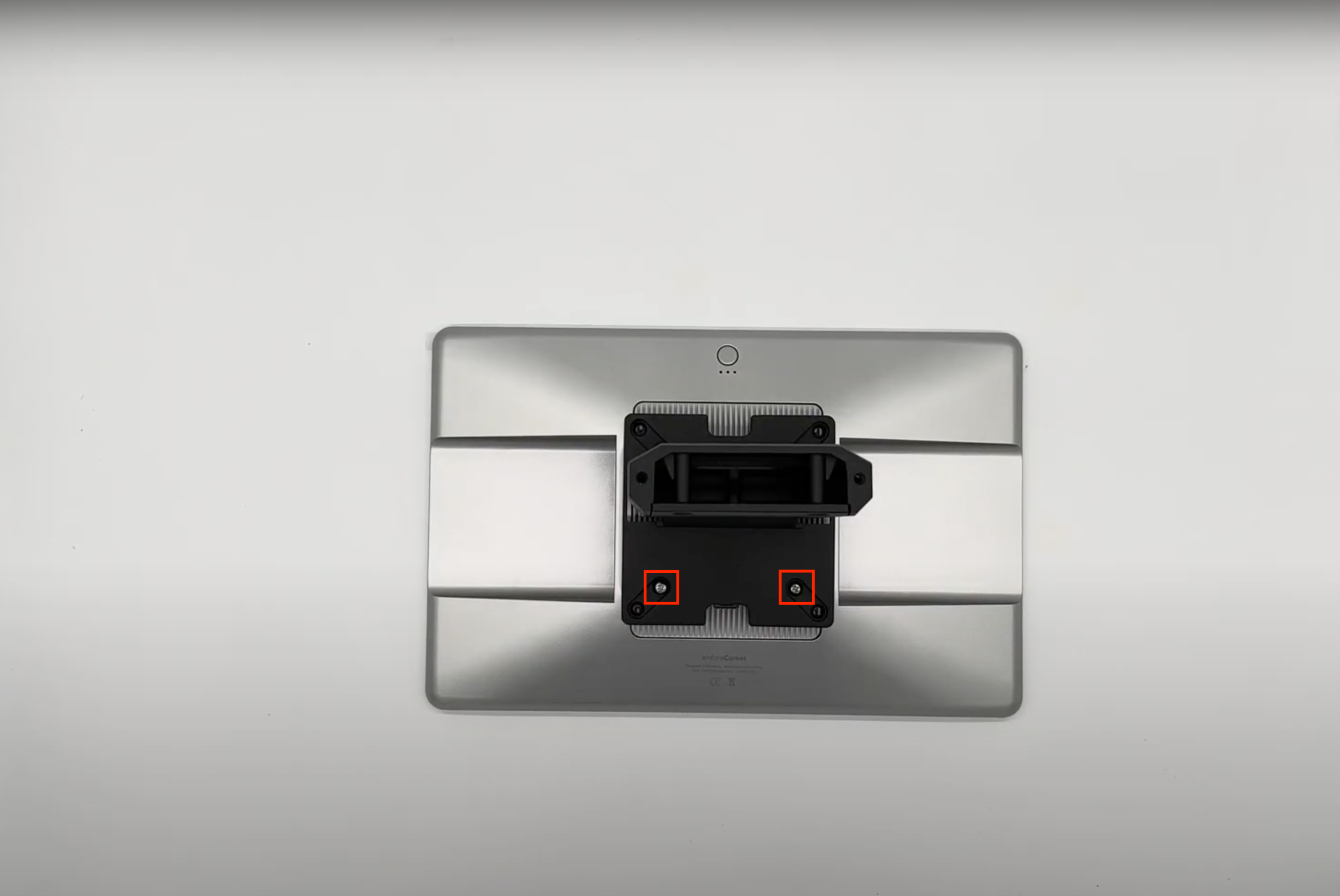

Stecke zwei M4 x 18 Schrauben in die zwei oberen inneren Öffnungen der Halterung.
Stecke die Halterung auf den Abstandhalter, so dass die Schrauben in der Halterung durch die oberen Öffnungen des Abstandhalters gehen, und ziehe die Schrauben fest.
Schraube zwei M4 x 18 Schrauben in die zwei unteren inneren Öffnungen der Halterung. ⮕ Du hast die Halterung des enforeComet erfolgreich montiert.
Standfuß montieren

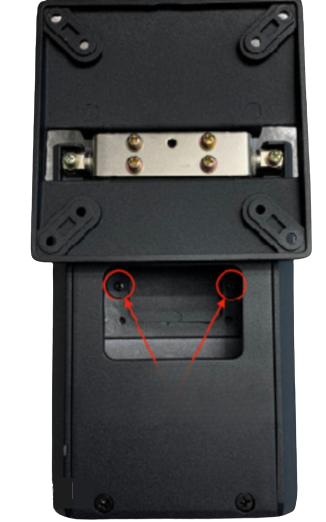

Verschraube die Halterung des enforePayPad mit der Halterung des enforeComet. Stecke dazu zwei M4 x 8 Schrauben durch die Halterung des enforePayPad und die zuvor versteckten Öffnungen der Halterung des enforeComet, und ziehe die Schrauben fest.
Lege vorsichtig die verschraubten Halterungen auf die Seite.
Stecke die Halterung des enforeComet in die dafür vorgesehene Öffnung auf der Grundplatte des Standfußes.

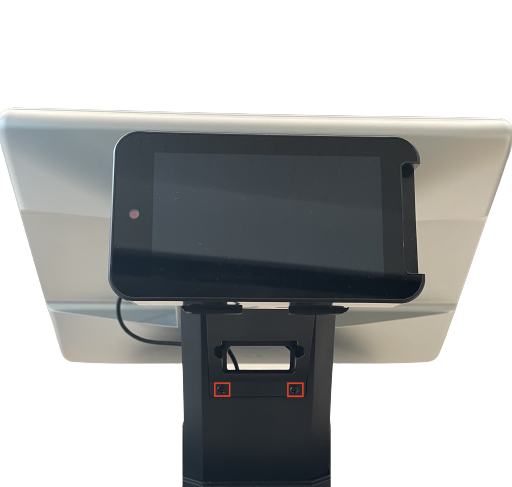

Befestige die Grundplatte an der Halterung mithilfe der zwei M5 x 10 Innensechskantschrauben. ⮕ Du hast den Standfuß erfolgreich montiert.
Geräte verbinden und anschließen

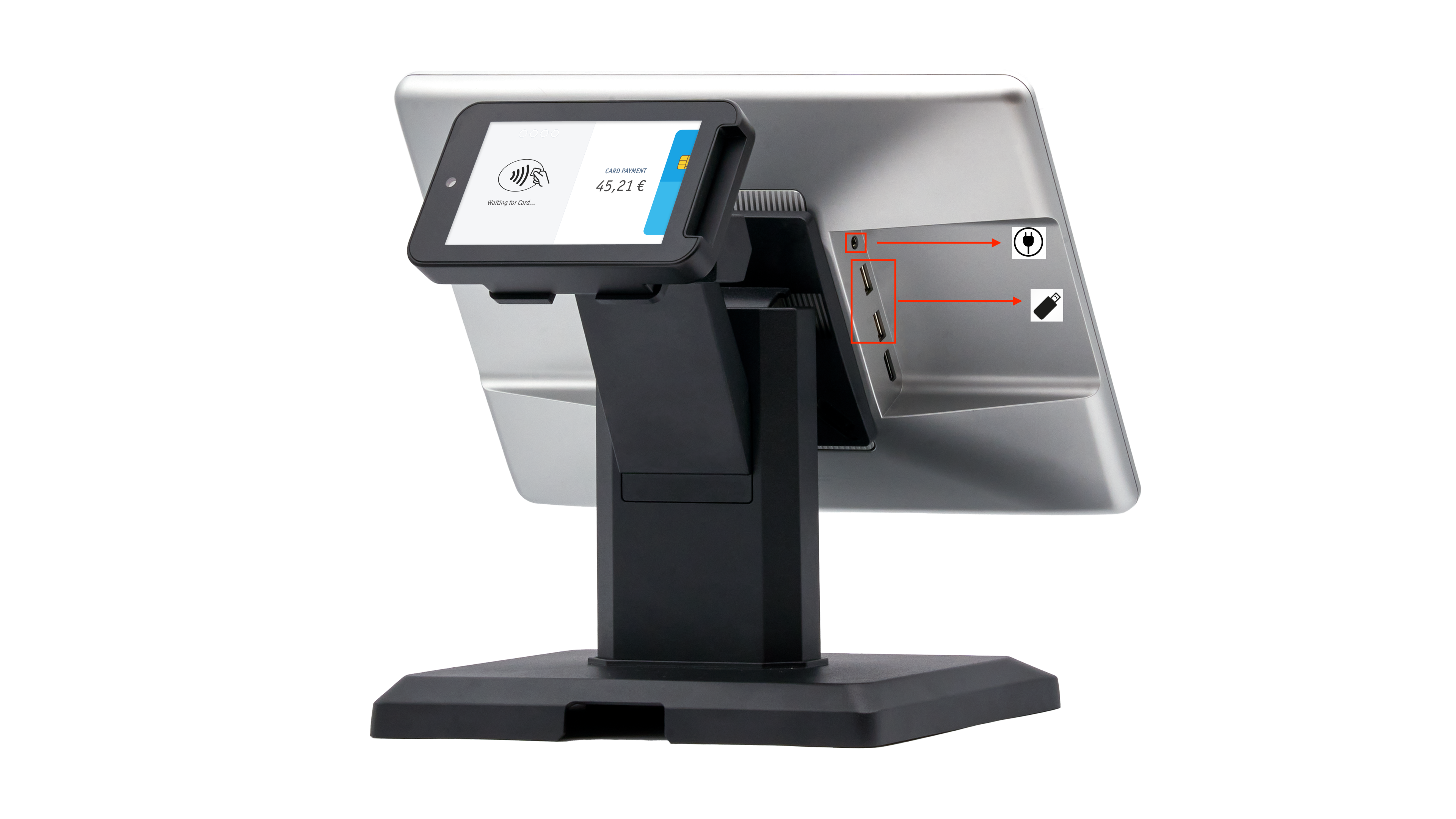

Verbinde das USB-Kabel des enforePayPad mit einem USB-Anschluss des enforeComet.
Verbinde das USB-Kabel des USB-Druckers mit einem USB-Anschluss des enforeComet.
Verbinde das Stromkabel mit dem enforeComet. ⮕ Dein enforeComet Set ist einsatzbereit!
