Vous souhaitez installer votre enforeComet et offrir à vos clients un aperçu agréable et complet de vos articles ou du déroulé de leur commande grâce à un écran client ? Dans ce guide d’utilisation, nous vous expliquons comment monter votre enforeComet et l’écran client sur les supports VESA.
Commencez par vérifier l’exhaustivité de la livraison :
enforeComet
Écran client
Supports VESA

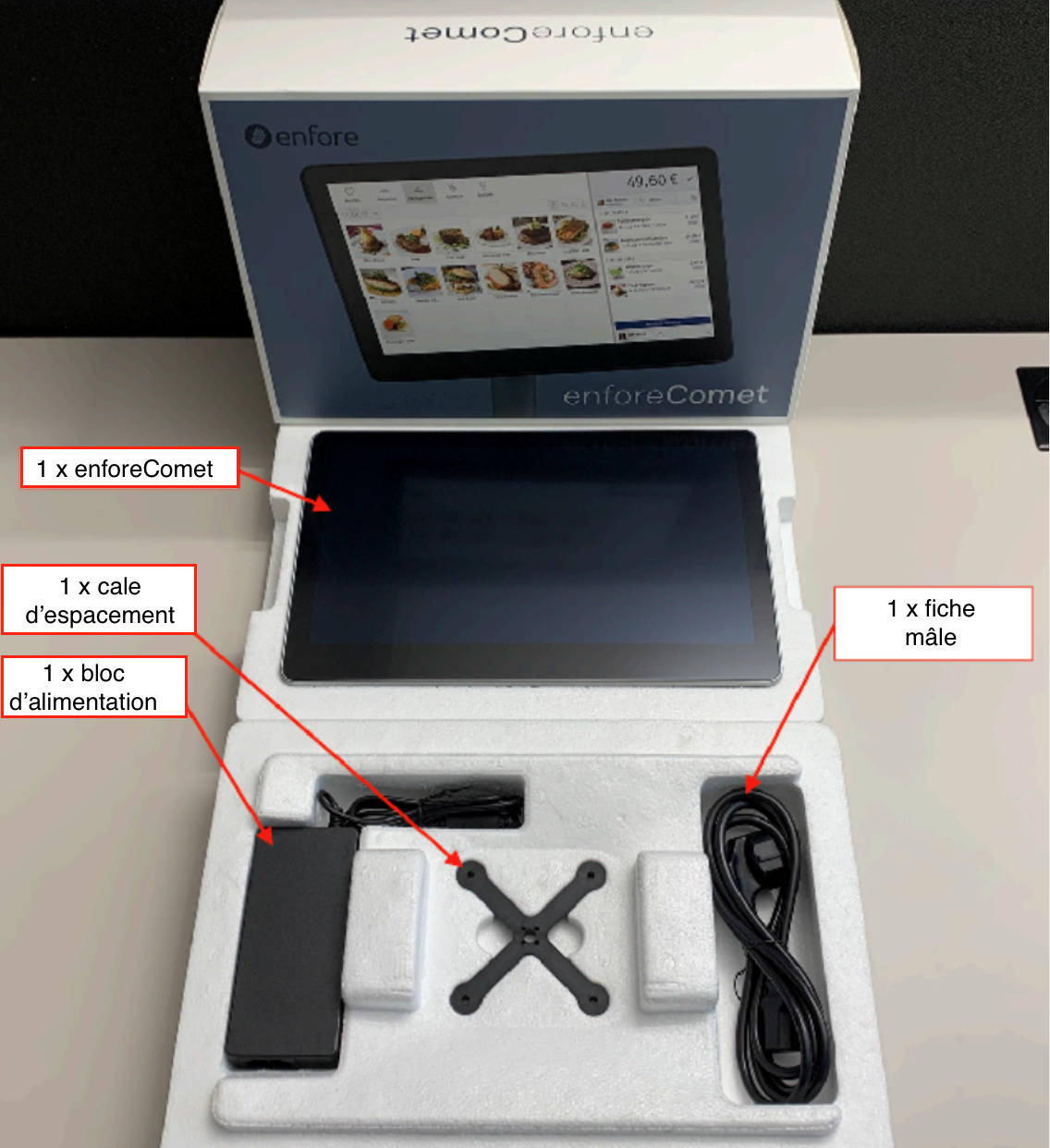

1 x enforeComet

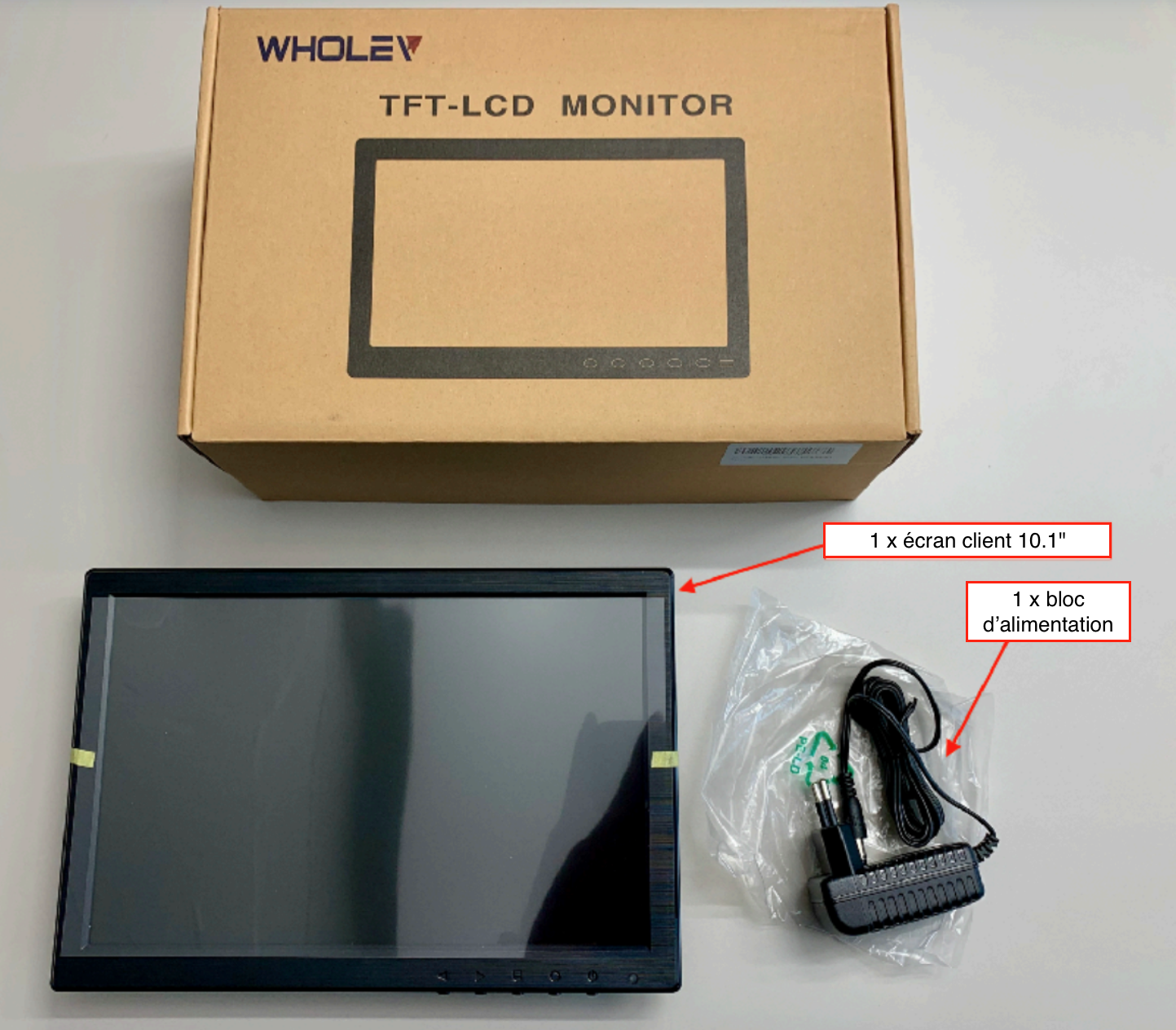

1 x écran client 10.1"
1 x support enforeComet
1 x cale d’espacement
1 x bloc d’alimentation

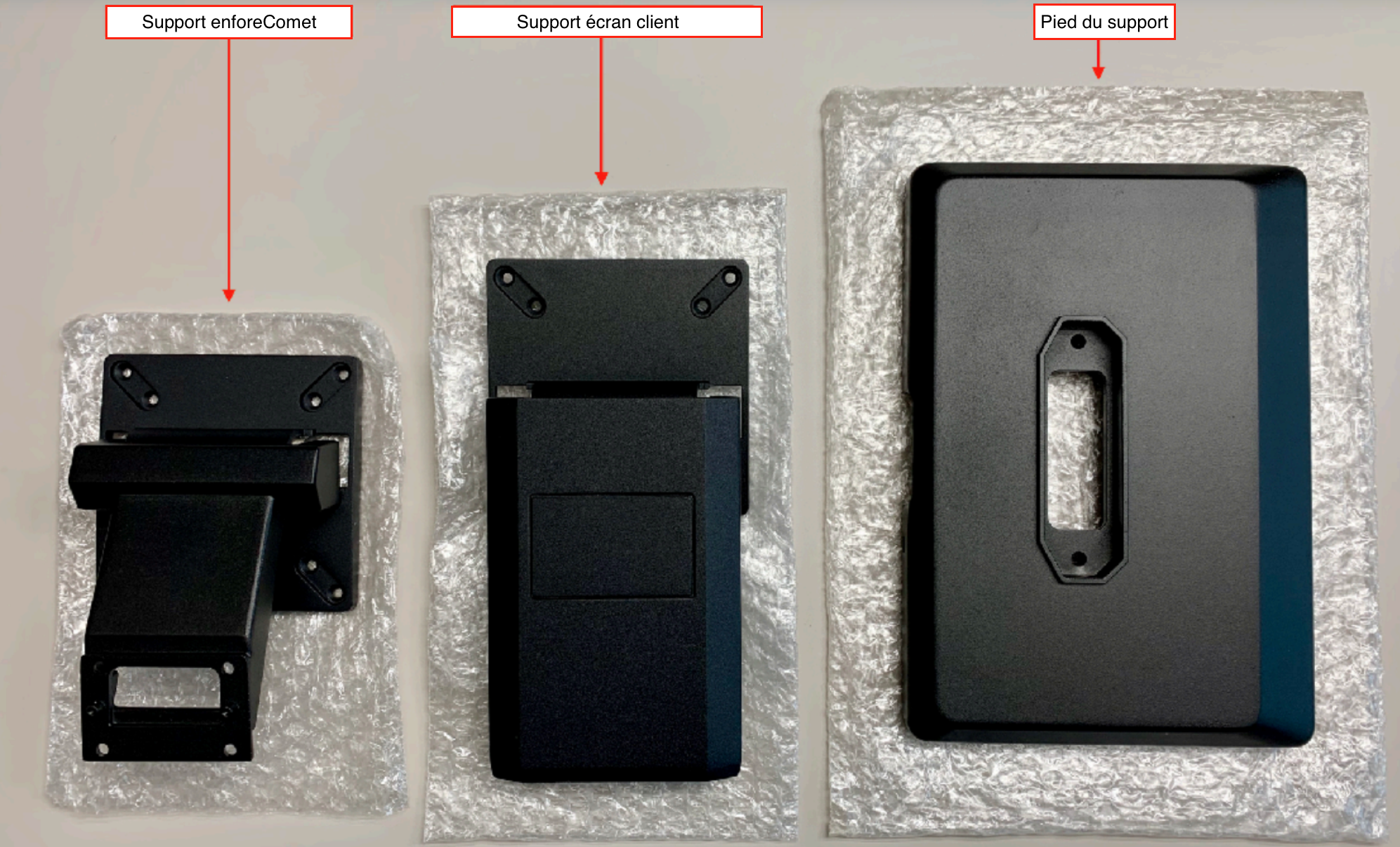

1 x support écran client
1 x bloc d’alimentation
1 x pied de support
1 x fiche mâle

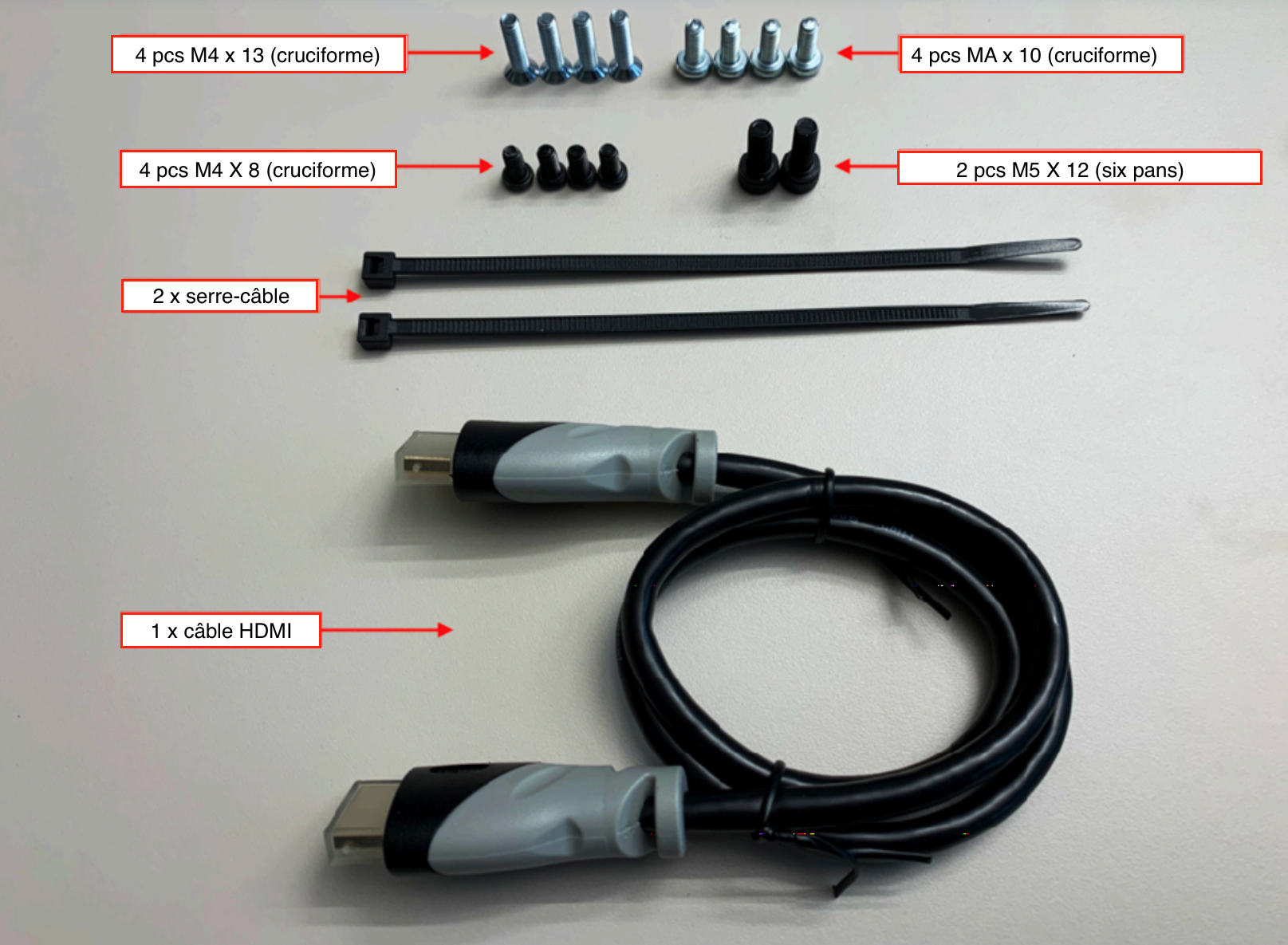

4 x M4 x 13 (cruciforme)
4 x M4 x 10 (cruciforme)
4 x M4 x 8 (cruciforme)
2 x M5 x 12 (six-pans)
2 x serre-câble
1 x câble HDMI
Outils nécessaires
Pour le montage du support VESA, vous aurez également besoin des outils suivants :
1 x ciseaux
1 x tournevis cruciforme
1 x clé à six pans 4 mm
Montage
Placez du papier-bulle sous votre appareil pour la durée du montage pour éviter tout endommagement.

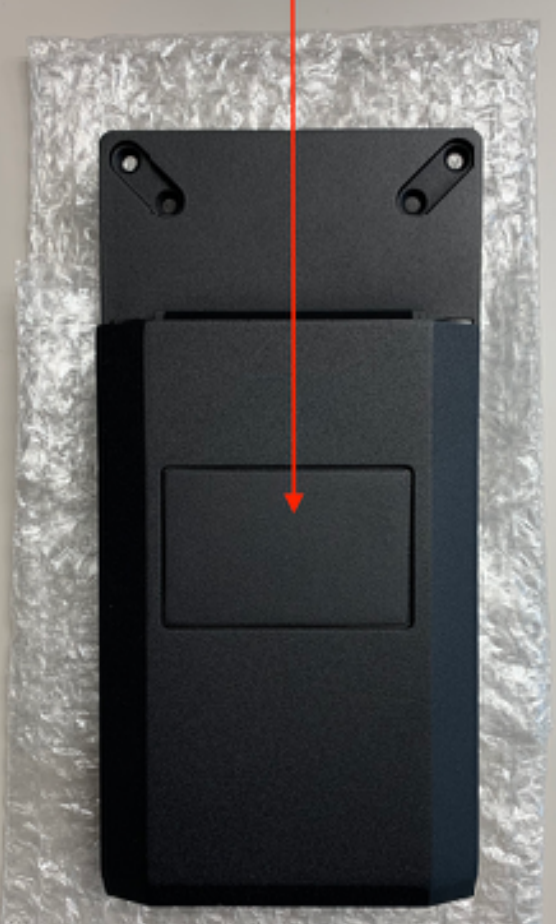

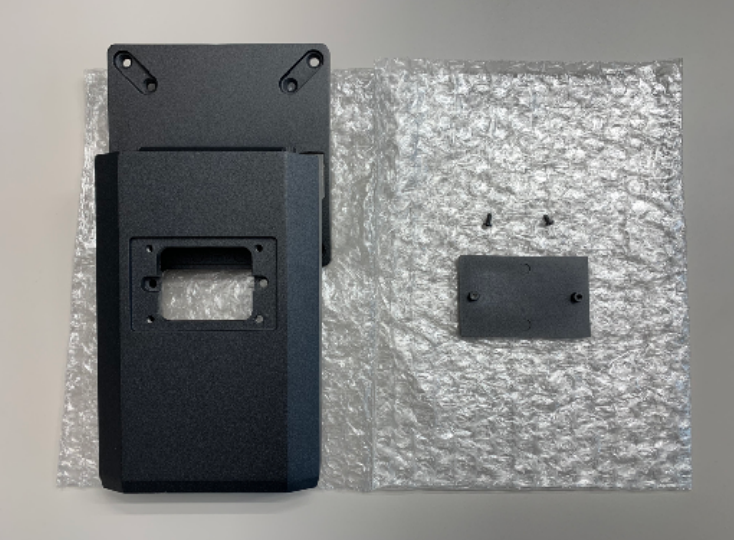

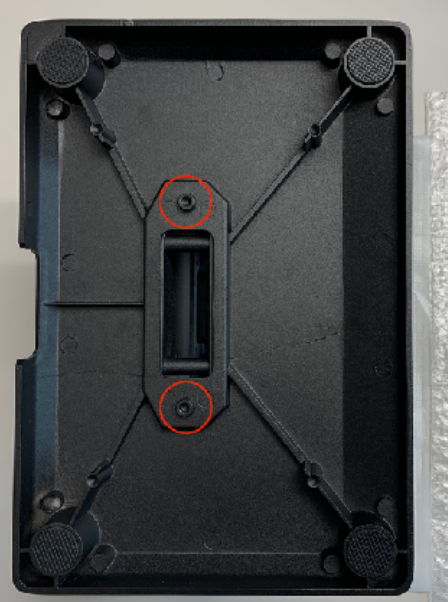

Retirez le cache à l’arrière du support de l’écran client.

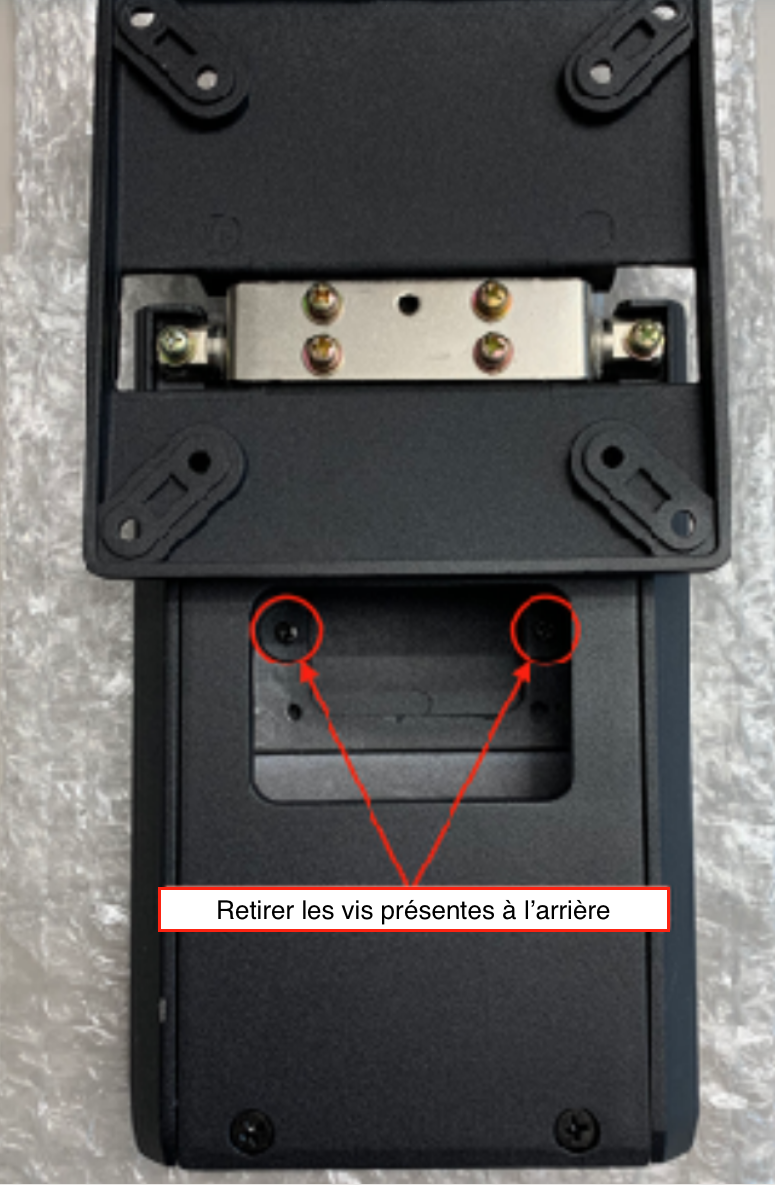

Retirez les vis se trouvant à l’arrière. ⮕ Vous avez retiré le cache du support avec succès.
Placez maintenant les deux vis du bas sur le support, dans le filetage prévu à cet effet.

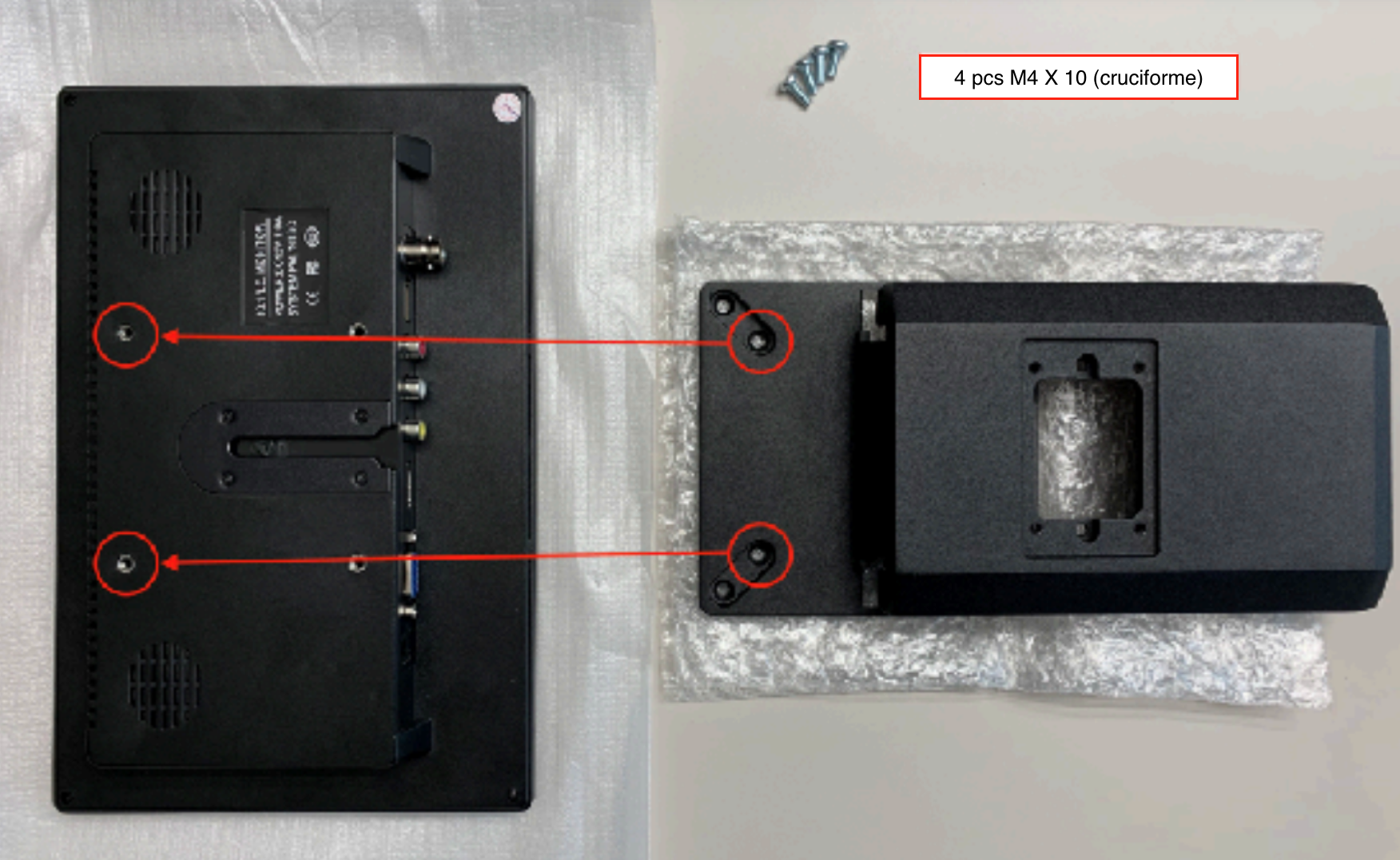

Vissez le support à l’écran client à l’aide des vis M4 x 10. ⮕ Vous avez fixé le support à l’écran avec succès.

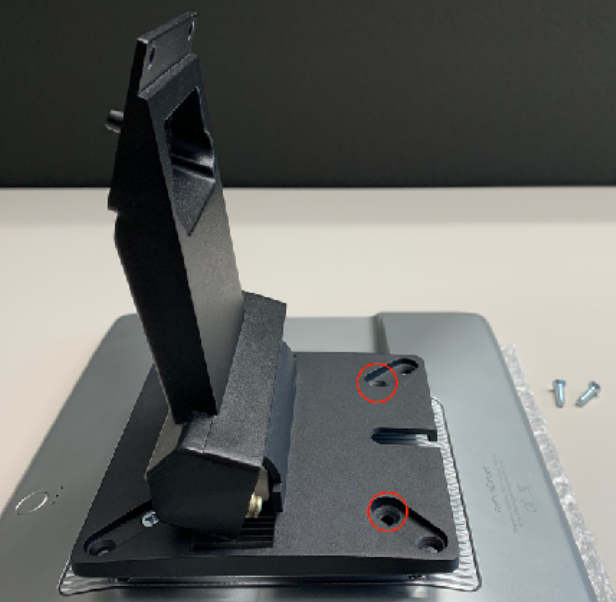

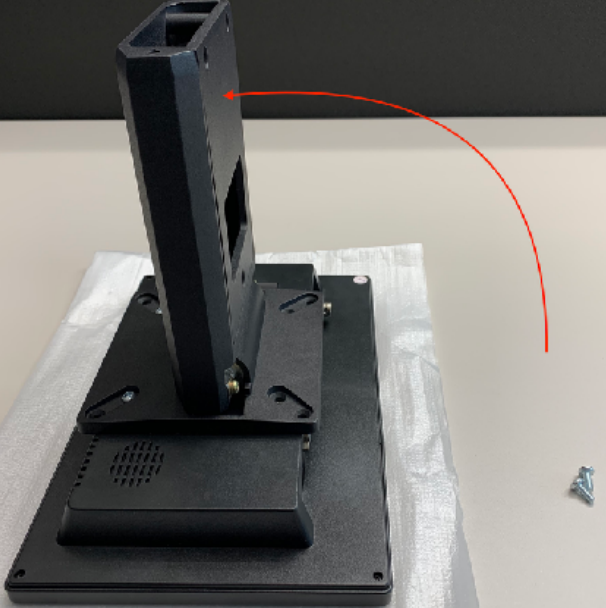

Faites pivoter le support à 90°.

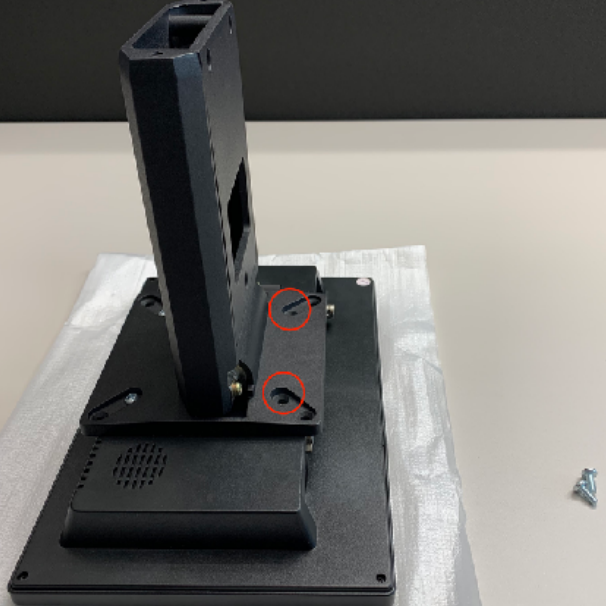

Vissez le support sur l’écran client à l’aide des vis M4 x 10 dans les perçages auparavant cachés du support.

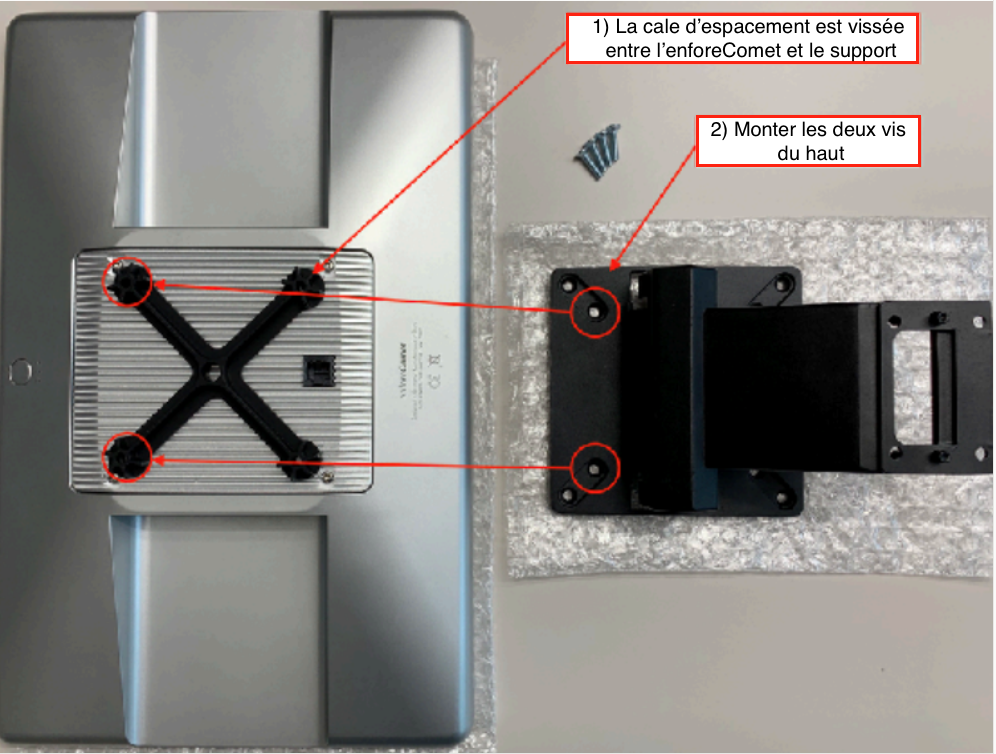

Vissez la cale d’espacement à l’enforeComet à l’aide des vis M4 x 13.

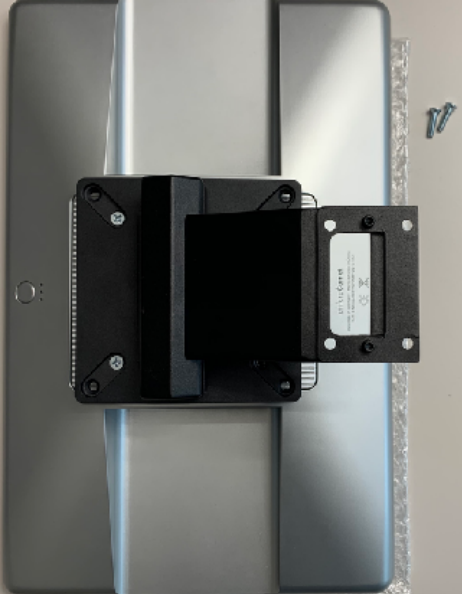

Vissez les deux vis du haut du support à l’enforeComet. ⮕ Vous avez fixé le support à l’enforeComet avec succès.

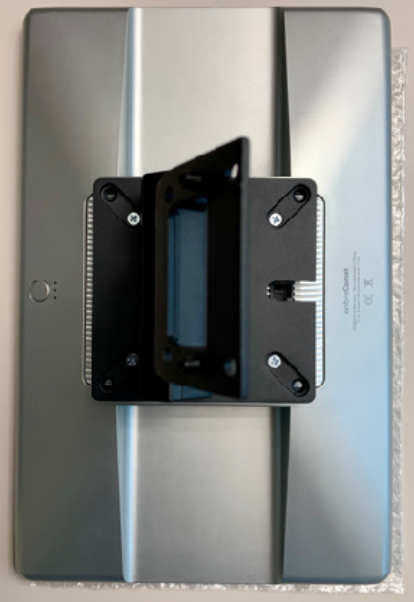

Faites pivoter le support de l’enforeComet à 90°.
Vissez le support à l’aide des vis M4 x 10 dans les perçages du support précédemment cachés. ⮕ Vous avez fixé le support à l’enforeComet avec succès.

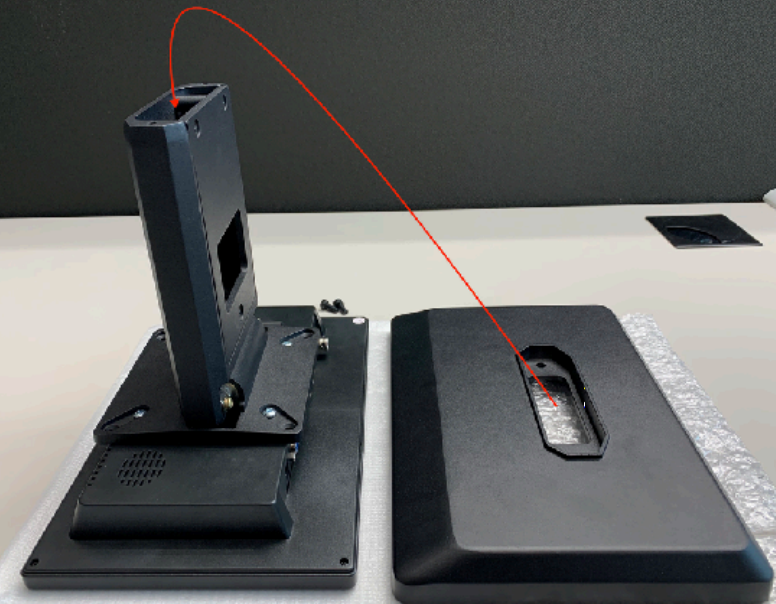

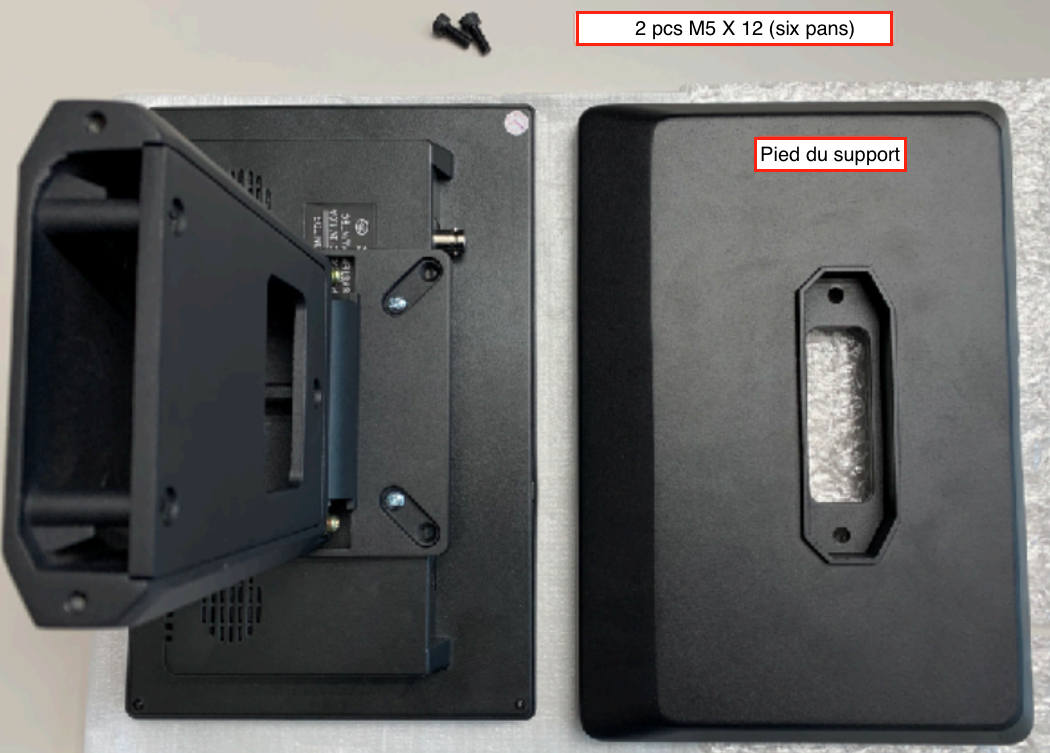

Montez le support relié à l’écran client sur le pied du support à l’aide des vis M5 x 12. ⮕ Vous avez fixé le support avec succès au pied du support.
Vissez le pied du support sur l’arrière.

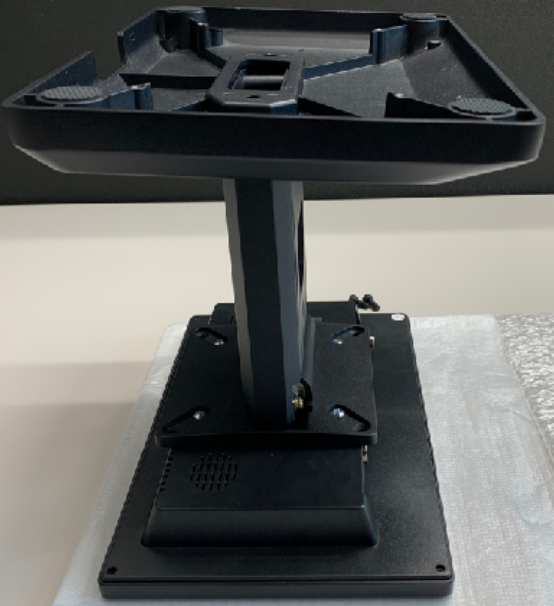

Tournez le pied du support à 180 degrés, pour que l’écran client soit en place sur le pied du support.

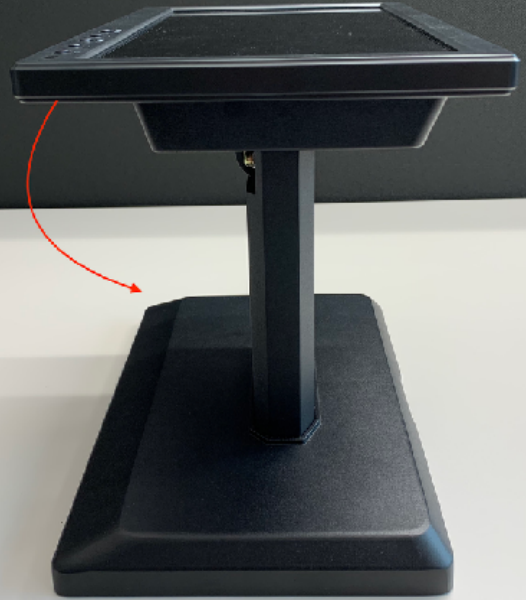

Faites pivoter l’écran de 90° vers le bas.

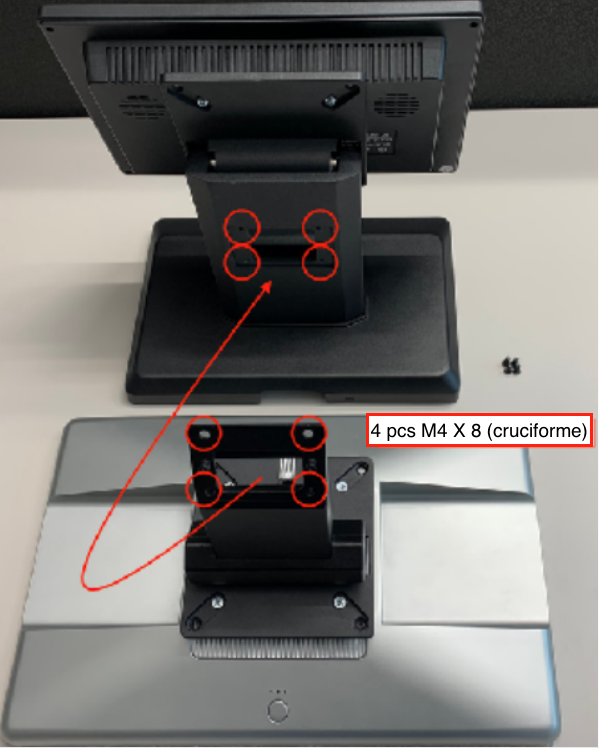

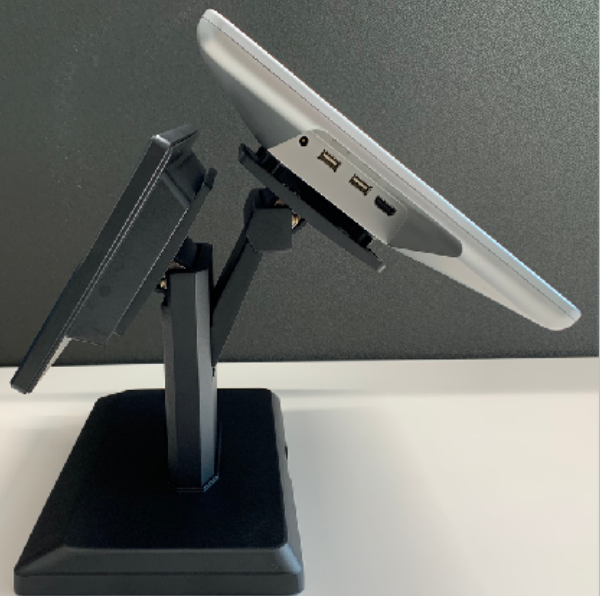

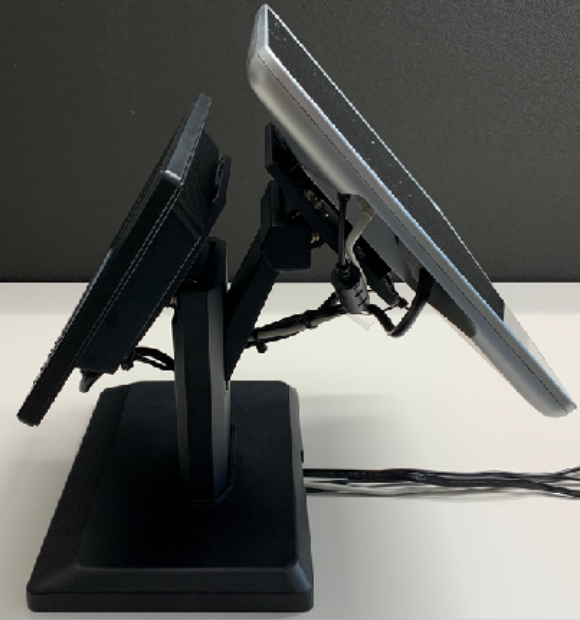

Vissez le support de l’enforeComet à l’aide des 4 vis M4 x 8 au support de l’écran client. ⮕ Vous avez monté votre écran client et votre enforeComet sur les supports VESA.

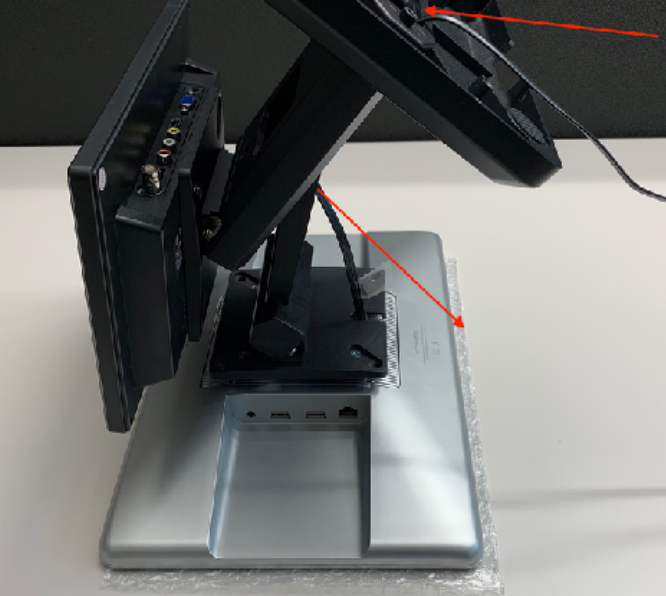

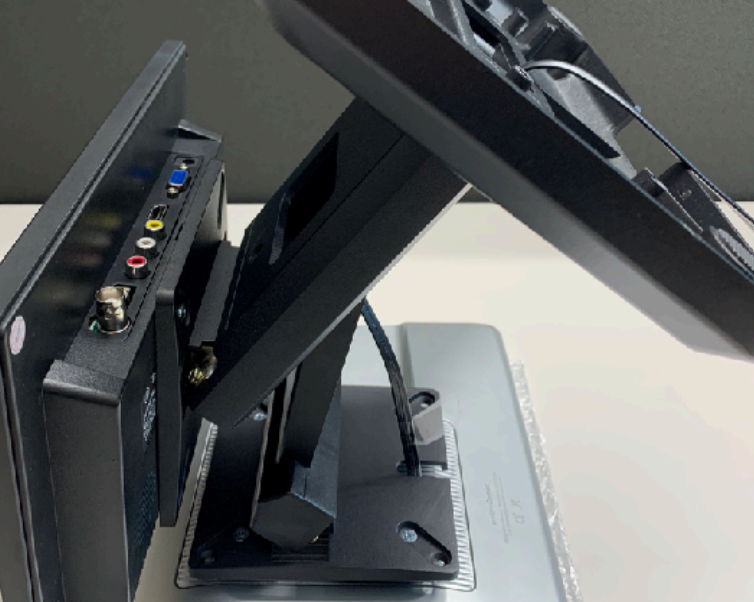

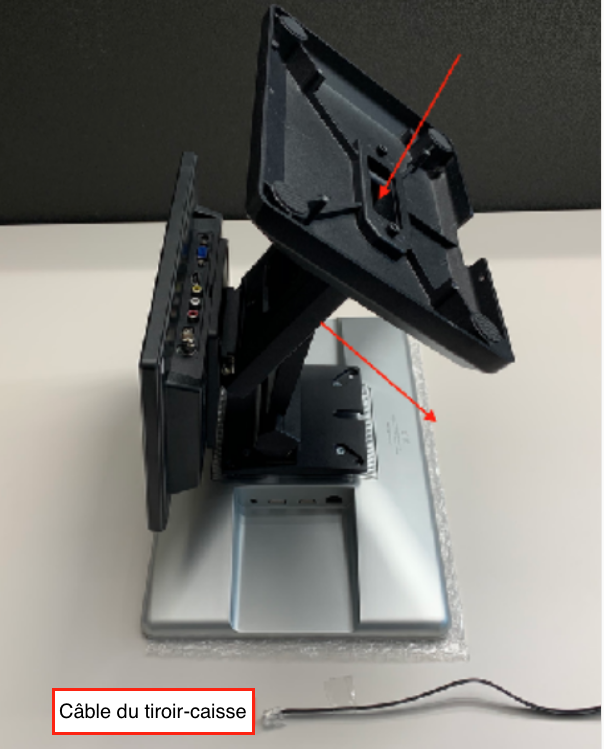

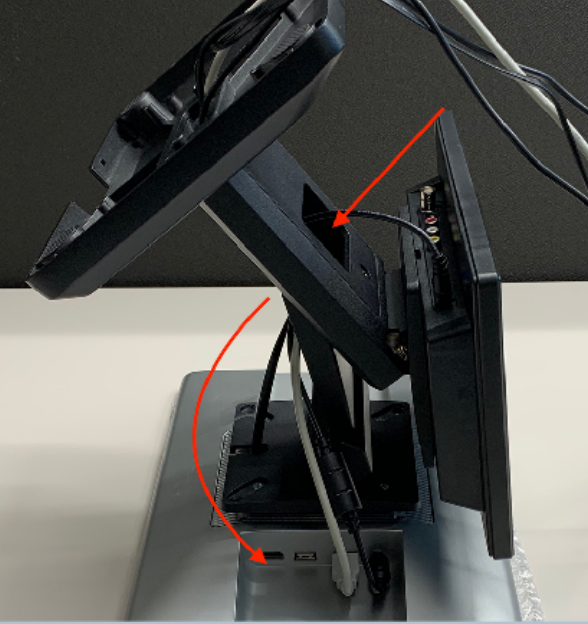

Raccordez le câble du tiroir-caisse à l’enforeComet. Pour cela, tirez le câble à travers l’ouverture du pied du support.

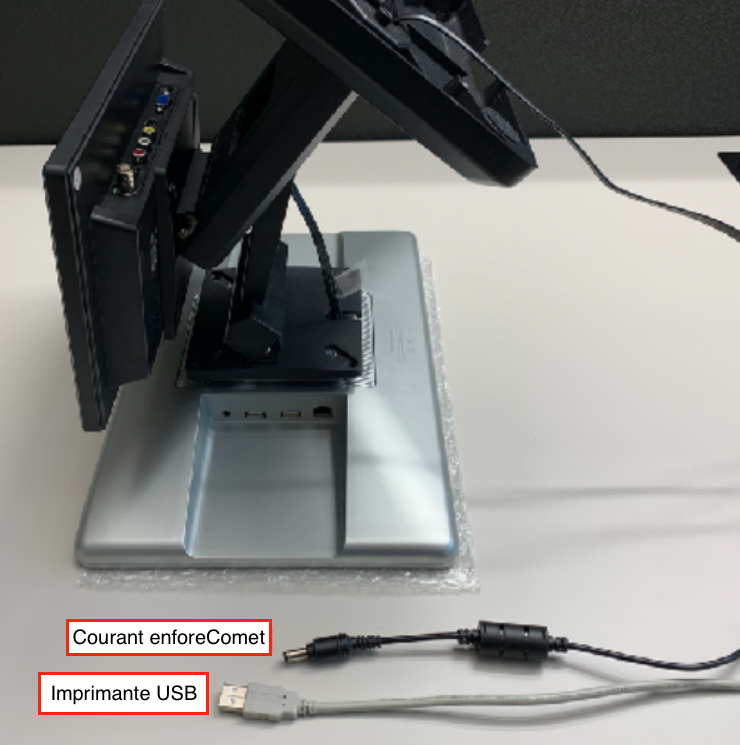

Raccordez le câble électrique de l’enforeComet et le câble de l’imprimante USB à l’enforeComet. Pour cela, tirez à nouveau le câble à travers l’ouverture du pied du support.

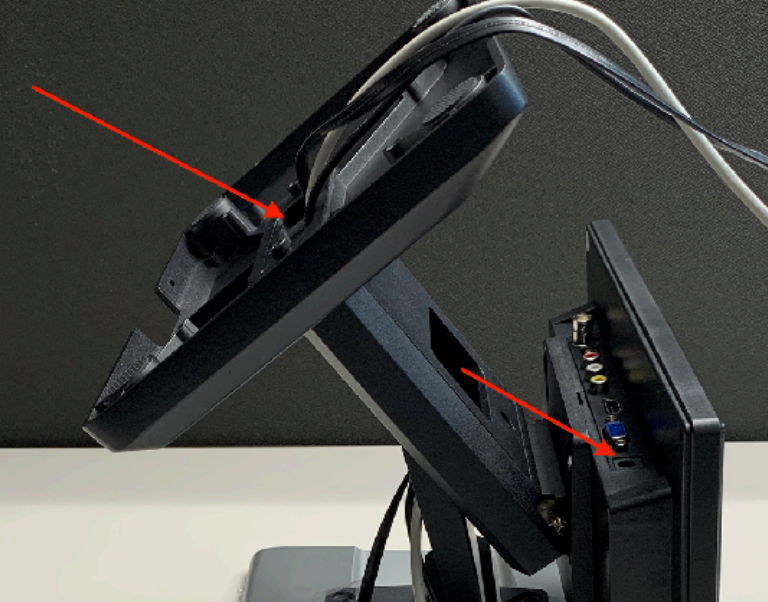

Raccordez le câble électrique de l’écran client à l’enforeComet. Pour cela, tirez à nouveau le câble à travers l’ouverture du pied du support.

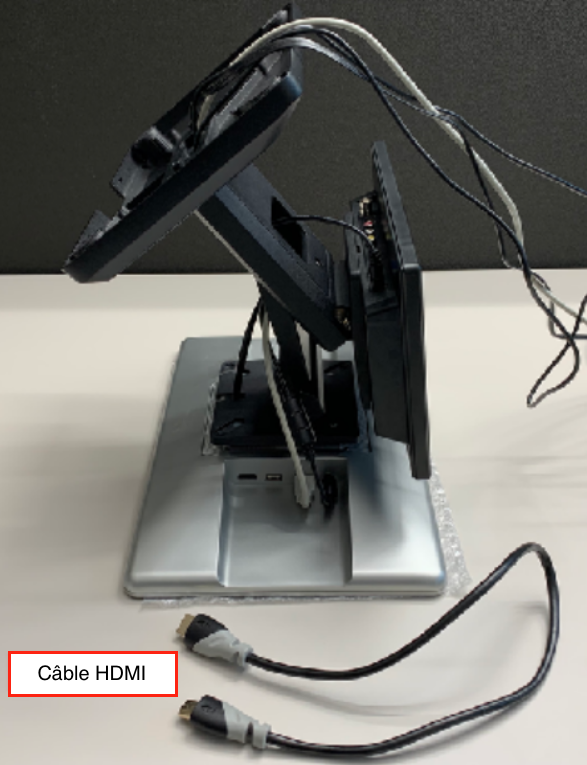

Raccordez le câble HDMI à l’enforeComet. Pour cela, tirez à nouveau le câble à travers l’ouverture du pied du support.

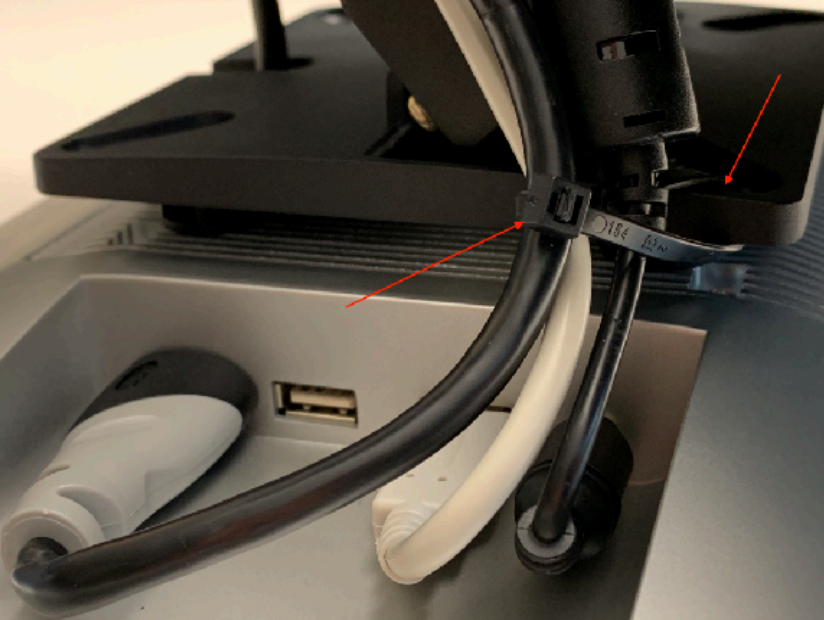

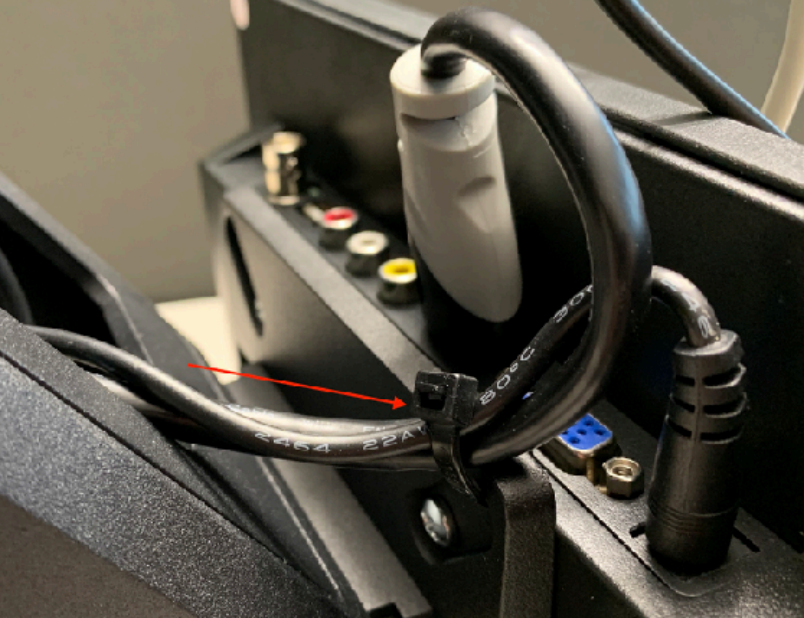

Si vous le souhaitez, attachez ensemble les câbles à l’aide de serre-câbles et cachez-les dans le support, de manière à ce que les câbles ne soient pas visibles ou ne dérangent pas lors du travail. ⮕ Vous avez bien connecté les câbles et les avez attachés à l’aide du serre-câble.
